Создание станка на базе вертикально-фрезерного станка Fadal VMC 3016

Сибирский государственный аэрокосмический университет имени академика М.Ф. Решетнева
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Металлорежущие станки"
На тему: "Разработка конструкции специального вертикального обрабатывающего центра C04"
Красноярск 2014

Данный документ представляет собой отчёт о последовательности работ, проведённых при выполнении курсового проекта. В нём рассматриваются аналоги станка для разработки своей модели, выявить прототип, провести патентный поиск, выбрать электродвигатель, рассчитать и выбрать параметры шпинделя и подшипников, рассчитать режимы резания и ресурс точности станка.

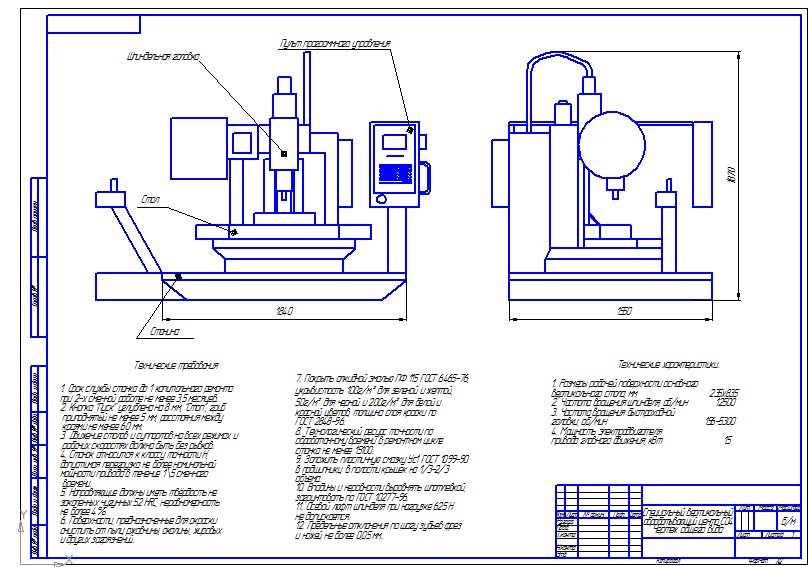

Графическая часть содержит общий вид специального вертикального обрабатывающего центра С04, сборочный чертеж фрезерной головки,спецификация,шпиндель и деталь.
Курсовой проект содержит 2 листа формата А2, 2 листа формата А3 графической части, 37 страниц пояснительной записки, содержащей 2 рисунка, 6 таблиц, 2 приложения и 6 источников.

Металлорежущие станки (МРС) являются основным видом заводского оборудования, предназначенным для производства современных машин, приборов, инструментов и других изделий, поэтому количество и качество металлорежущих станков, их техническая оснащенность в значительной степени характеризуют производственную мощь страны.
В технологической части был рассчитан режим резания и произведен выбор электродвигателя 5А80МА2

Технические характеристики станка.
1.Размеры рабочей поверхности основного вертикального стола, мм 235х835
2.Частота вращения шпинделя, об/мин 12500
3.Частота вращения быстроходной головки, об/мин 156-5300
4.Мощность электродвигателя привода главного движения, кВт 1.5
