Механизмы компрессора

Министерство образования Республики Беларусь
Учреждение образования
Брестский государственный технический университет
Кафедра машиноведения
Курсовая работа по теории машин и механизмов
Тема: Механизмы компрессора
Брест 2015

СОДЕРЖАНИЕ
Введение
1 СТРУКТУРНЫЙ АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА
2 КИНЕМАТИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМА
3. ДИНАМИЧЕСКИЙ АНАЛИЗ МЕХАНИЗМА
4. СИЛОВОЙ АНАЛИЗ
5 СИНТЕЗ КУЛАЧКОВОГО МЕХАНИЗМА
6 СИНТЕЗ ЗУБЧАТОГО МЕХАНИЗМА ПЕРЕДАЧ
Заключение
Литература

Исходные данные:
Loa=0.115 м, Lab=0.476 м, Lbc=0.36 м, Lcd=0.54 м; Lde=0.48 м; n1=187,5 мин-1;
G2=G4=4,8 кг; G3=9,6 кг G5=12 кг
Угол удаления φ_у=100° ;Угол дальнего стояния φ_д=50°; Угол возврата φ_в=120°;φ_Р=φ_у+φ_д+φ_в=100+50+120=270°;
число зубьев колес z1= 11, z2=25; модуль зацепления колес m1=m2=4,модуль зубчатых колес планетарного редуктора m=4,U_H5=8

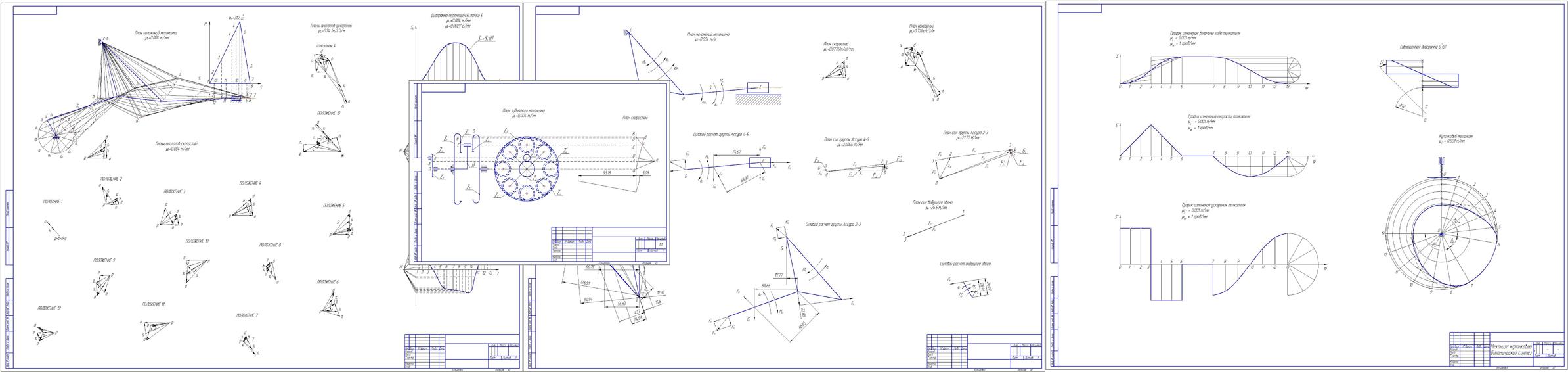

Состав: ПЗ, чертежи листов (4), титульный лист. Язык документа

Софт: КОМПАС-3D 15

Файлы:
Тмм\листы\1 лист.cdw
Тмм\листы\2 лист.cdw
Тмм\листы\3 лист.cdw
Тмм\листы\4-лист.cdw
Тмм\ПЗ.docx
Тмм\Тиутльный.docx
Тмм\листы
Тмм
