КОМПАС 3D 18

Проектирование холодно-высадочного аппарата

Новосибирский государственный аграрный университет
Кафедра высшей математики
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему: "Механизмы холодновысадоч-ного автомата"
Новосибирск 2015

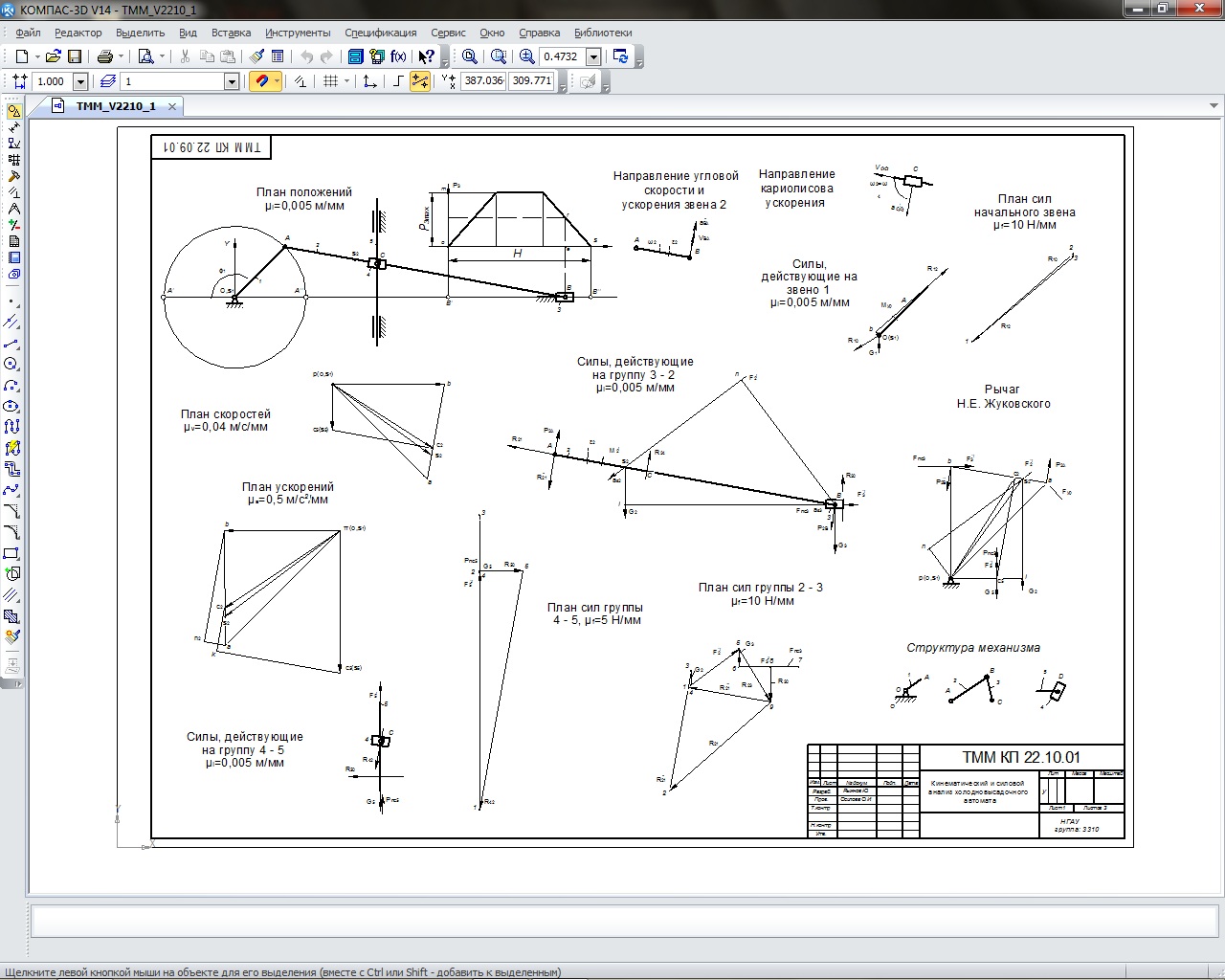

Кривошип 1 является входным звеном, поршень 3 и звено 5 – выходными. Точка s2 является центром масс звена 2. Размеры звеньев механизма заданы следующими: lАs2=0,208 м, величина хода звена 3 H=0,416 м, расстояние от опоры O до направляющей звена 5 составляет X=0,416 м; отношение длины шатуна к длине кривошипа λ=0,25; расчетное положение при j1=135º. Средняя скорость рабочего хода звена 3, vср=2,0 м/с. Массы звеньев: m1=2,08 кг; m2=8,32 кг; m3=10,4 кг; m5=16,64 кг.

Состав: План скоростей и ускорений, Синтез кулачкового механизма, Синтез зубчатого механизма Язык документа

Софт: AutoCAD 20.1

Каталог / Машиностроение и механика / Теория механизмов и машин / Проектирование холодно-высадочного аппарата
