Мордовский госуниверситет, кафедра автоматизации технологических процессов, технология машиностроения, КР на тему: Разработка технологического процесса механической обработки детали, 2012

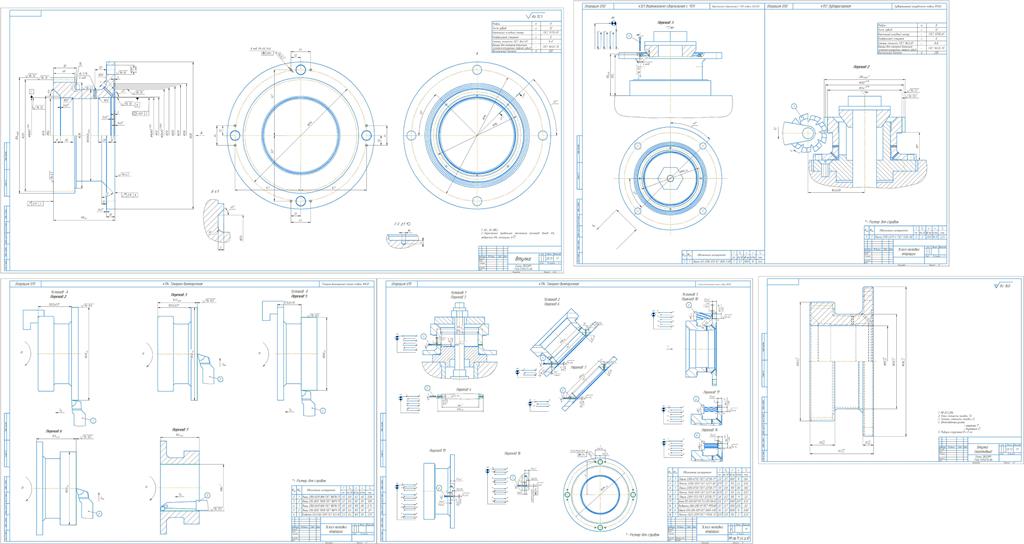

Деталь – втулка относится к классу втулок и представляет собой тело вращения. Габаритная длина втулки составляет 138 мм, наибольший диаметр 330 мм, масса детали mд = 25,73 кг.
Деталь является элементом конструкции агломерационной машины, используется для крепления барабанного смесителя и сообщения ему вращения. Барабан крепится к втулке по четырём отверстиям Ø25Н7 при помощи штифтов, устанавливаемых с натягом. Втулка устанавливается на ведомом валу приводного механизма, на опорах, в качестве которых выступают роликовые подшипники качения. Подшипники устанавливаются в расточках отверстия Ø168Н7.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 10
1 Проектирование технологического процесса 11
1.1 Анализ служебного назначения детали 11
1.2 Материал детали, его химические и механические свойства 15
1.3 Выявление числа деталей, подлежащих изготовлению в
единицу времени и по неизменяемому чертежу 17
1.4 Выбор вида и формы организации процесса изготовления
детали 17
1.5 Анализ технологичности конструкции детали 19
1.6 Выбор метода получения заготовки и ее проектирования 22
1.6.1 Расчет заготовки 23
1.7 Выбор вида технологического процесса 29
1.8 Анализ заводского технологического процесса 30
1.9 Разработка маршрута технологического процесса обработки
заготовки 31
1.10 Выбор и обоснование технологических баз 41
1.11 Расчет припусков 58
1.12 Разработка технологических операций 66
1.12.1 Выбор типа оборудования 66
1.12.2 Выбор станочных приспособлений вспомогательного,
режущего инструмента и средств контроля и измерения 71
1.12.3 Расчет режимов резания 73
1.13 Нормирование технологического процесса 86
2 Проектирование технологической оснастки 91
2.1 Проектирование станочного приспособления 91
2.2 Описание и принцип действия станочного приспособления 95
2.3 Проектирование режущего инструмента 96
2.3.1 Расчёт червячной фрезы 99
2.4 Расчет и выбор контрольного инструмента 111
ЗАКЛЮЧЕНИЕ 113
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 114
