Расчет гидравлической системы одноковшового экскаватора на базе hitachi_zaxis_zx850

Саратовский государственный технический университет им. Гагарина Ю.А.
Кафедра наземно-транспортные средства
Курсовая работа по теме: "Гидравлика строительно-дорожных машин и оборудования"
На тему: "Расчет гидравлической системы одноковшового экскаватора"
Саратов 2017

Исходные данные: экскаватор hitachi_zaxis_zx850.
В данной работе производится расчет гидравлической системы экскаватора, расчет усилий на гидроцилинрах и подбор гидроцилиндров, гидромоторов, произведет расчет подачи и общего расхода.

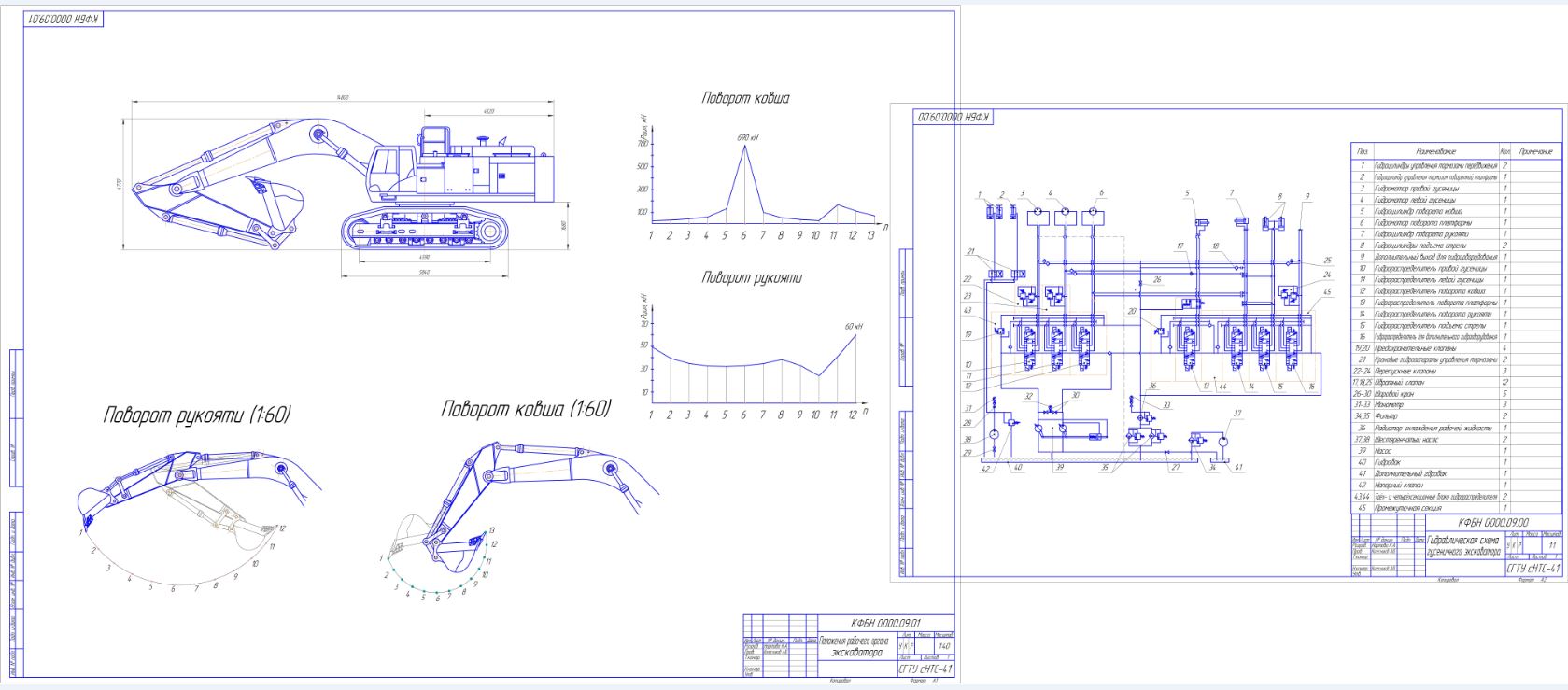

Графическая часть содержит общий вид экскаватора, гидравлическую схему экскаватора, график усилий зависящий от положения ковша и рукояти в пространстве.
Содержание
Введение
1. Анализ гидравлических систем аналогичных машин
1.1 Составные части гидросистемы гусеничного экскаватора
1.1.1 Гидравлическая система поворотной части экскаватора
1.1.2 Гидрораспределитель системы
1.1.3 Гидравлическая система механизма передвижения
1.1.4 Гидравлическая система рабочего органа экскаватора
2. Подбор гидравлических двигателей
2.1 Расчет усилий, действующих на гидравлические двигатели
2.2 Подбор гидроцилиндров
3. Подбор гидравлических магистралей
3.1 Расчет давления в гидравлической системе
3.2 Определение расхода рабочей жидкости
4. Выбор насоса
5. Расчет объема гидравлического бака
Заключение
Список используемой литературы

Состав: Пояснительная записка (ПЗ), Одноковшовый экскаватор(ВО), Гидравлическая схема одноковшового экскаватора. Язык документа

Софт: КОМПАС-3D V15

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Расчет гидравлической системы одноковшового экскаватора на базе hitachi_zaxis_zx850

Просмотр файлов
одноковшовый экскаватор/
одноковшовый экскаватор/140209_сНТС-41_2017_7.docx
одноковшовый экскаватор/КФБН 0000.09.00_Гидравлическая схема.cdw
одноковшовый экскаватор/КФБН 0000.09.01_Положения рабочего органа экскаватора.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
