Расчет гидравлической системы одноковшового экскаватора hitachi_zaxis_zx650

Саратовский Государственный Технический Университет им Ю. А. Гагарина
Кафедра строительных и дорожных машин
Курсовая работа по дисциплине "Гидравлика и гидропневмопривод"
На тему: " Расчет гидравлической системы одноковшового экскаватора большого класса"
Саратов 2018

Исходные данные: экскаватор hitachi_zaxis_zx650.
В данной работе произведен расчет усилий на гидроцилинры рабочего оборудования экскаватора в процессе копания ковшом и в процессе копания рукоятью, так же подобраны гидроцилиндры и гидромотор, произведен расчет подачи и общего расхода жидкости.

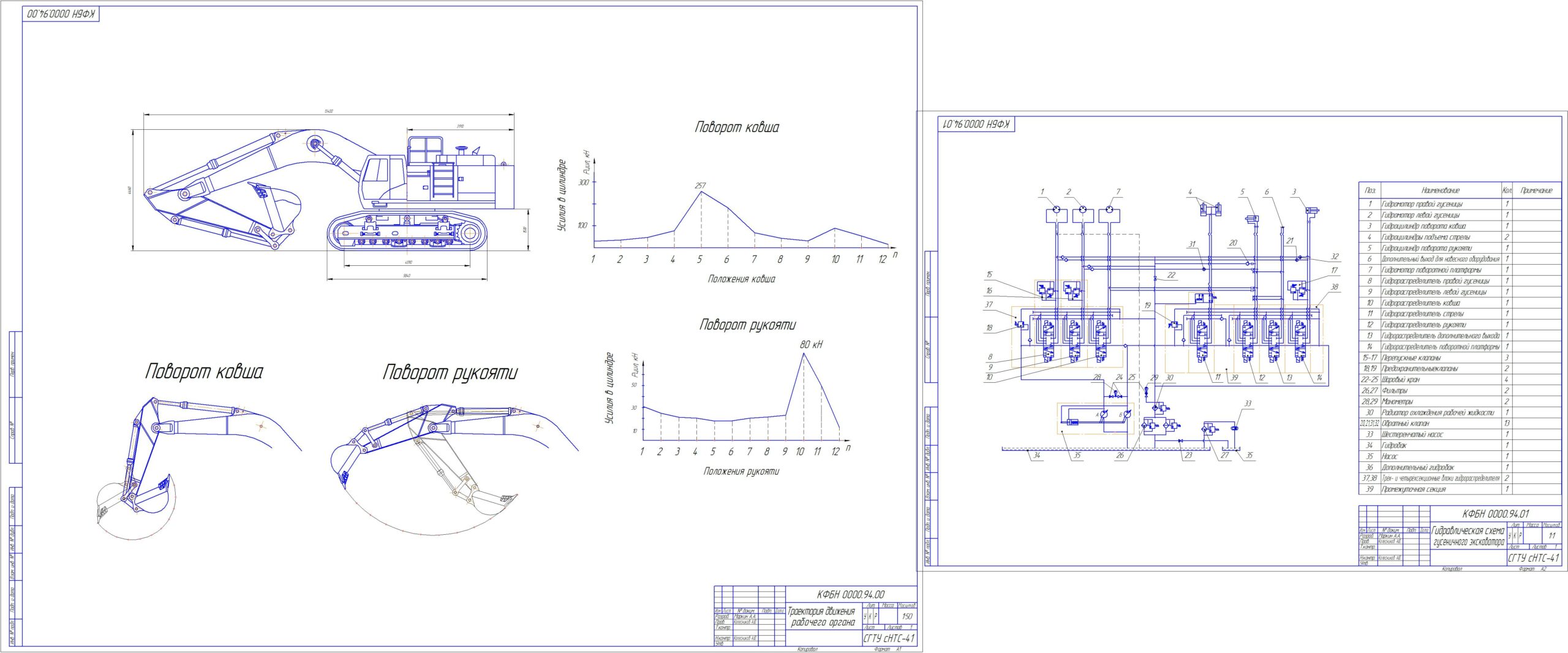

Графическая часть содержит общий вид экскаватора, гидравлическую схему экскаватора, график усилий зависящий от положения ковша и рукояти в пространстве.
Содержание
Введение
1. Анализ гидравлических систем аналогичных машин
1.1 Составные части гидросистемы гусеничного экскаватора
2. Подбор гидравлических двигателей
2.1 Расчет усилий, действующих на гидравлические двигатели
2.2 Подбор гидроцилиндров
3. Подбор гидравлических магистралей
3.1 Расчет давления в гидравлической системе
3.2 Определение расхода рабочей жидкости
4. Выбор насоса
5. Расчет объема гидравлического бака
Заключение
Список используемой литературы

Состав: Экскаватор (ВО), гидравлическая схема экскаватора, ПЗ Язык документа

Софт: КОМПАС-3D V15

Каталог / Транспорт / Строительные, специальные и дорожные машины / Расчет гидравлической системы одноковшового экскаватора hitachi_zaxis_zx650

Просмотр файлов
экскаватор однокошовый/
экскаватор однокошовый/140194_сНТС-41_2017_7.docx
экскаватор однокошовый/КФБН 0000.94.00_Траектория движения рабочего органа.cdw
экскаватор однокошовый/КФБН 0000.94.01_Гидросхема экскаватора.cdw
