Привод смесителя-усреднителя со шнековым перемешивающим устройством
Могилев 2013

Объектом разработки курсового проекта является индивидуальный электромеханический привод, в данном случае привод смесителя-усреднителя со шнековым перемешивающим устройством. С электродвигателя вращающий момент через муфту подается на входной вал цилиндрического редуктора. Выходной вал редуктора через цилиндрическую зубчатую и цепную передачи передает вращение на приводной вал машины.
Электродвигатель:
- мощность, кВт – 7,5
- асинхронная частота вращения, мин-1 – 1450
Редуктор:
- передаточное отношение – u_ред=2
Цилиндрическая зубчатая передача:
- число зубьев шестерни – z_1=19
- число зубьев колеса  z_2=38
- передаточное отношение – u_зп=2
Цепная передача:
- диаметр ведущей звездочки D_1=229 мм
- диаметр ведомой звездочки D_2=363 мм
- передаточное отношение – u_цп=1,52

Содержание

Введение 3
1 Кинематический расчет привода 4
2 Расчет передач 7
2.1 Расчет цилиндрической зубчатой передачи 7
2.2 Расчет цепной передачи 11
3 Обоснование выбора стандартных узлов и деталей с необходимыми рас-чётами 14
3.1 Подбор муфты 14
3.2 Проектный расчет IV вала 14
3.3 Выбор и расчет шпоночных соединений 14
4 Рекомендации по выбору смазки деталей и узлов привода 18
5 Краткое описание порядка сборки, работы и обслуживания основных элементов привода 19
6 Требования техники безопасности к проектируемому приводу 20
Список использованных источников 21
Спецификация



Дата
05.10.2022
Язык
Русский
Состав

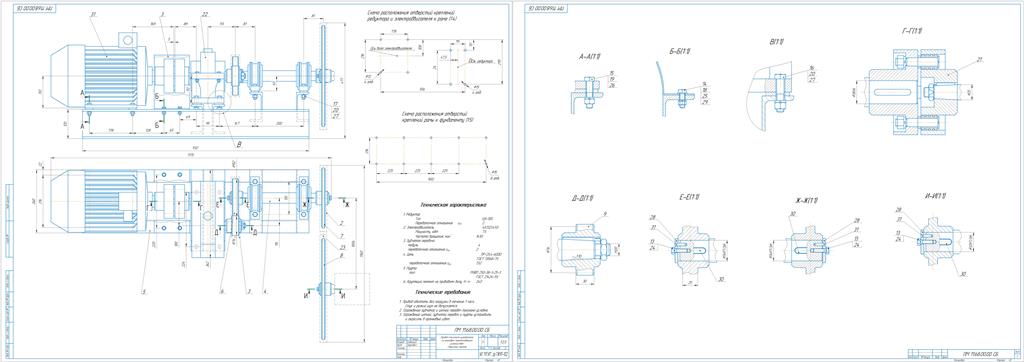

Привод (СБ), Пояснительная записка, содержание, титульник, спецификация
