Цех по забою скота и производству мясных полуфабрикатов

Цех по забою скота и производству мясных полуфабрикатов.

Общая площадь: 658,8 м2.
Полезная площадь: 658,8 м2.
Расчетная площадь: 650,7 м2.
Строительный объем: 3000,2 м3.
Площадь застройки здания: 750,0 м2.

Фундаменты -Сваи буронабивные. Под ростверками наружных стен выполнить подготовку из щебня толщиной 200 мм, выступающую за грани ростверка на 100 мм.
Стены наружные - шлакоблочные, толщина 400 мм. Утеплитель - Izover RKL E ГОСТ 10499-95 -120мм.
Стены внутренние - шлакоблочные, толщина 400 мм на растворе М100. Кладку наружных стен за армировать сеткой - арматура О4ВрI с размером ячеек 50х50мм через 2 ряда кладки.
Перегородки - кирпичные, толщина 120 мм на растворе М100. Кирпич марки К-0100/15/ГОСТ 530-95.
Перемычки - сборные железобетонные по серии 1.038.1-1 вып.1. и из уголка 100х100х7 ГОСТ8509-86*. Перемычки укладывать по слою цементно-песчаного раствора марки М100 толщиной 10мм.
Покрытие - многопустотные железобетонные панели по серии 1.141-1 вып.59. Панели укладывают на свежеуложенный, выровненный слой цементного раствора М100 толщиной 20мм. Швы между панелями должны быть тщательно заполнены раствором М100. При монтаже панелей торцевые отверстия заделать теплым бетоном на глубину опирания на стены. Анкера после установки окрасить цементным раствором или молоком.

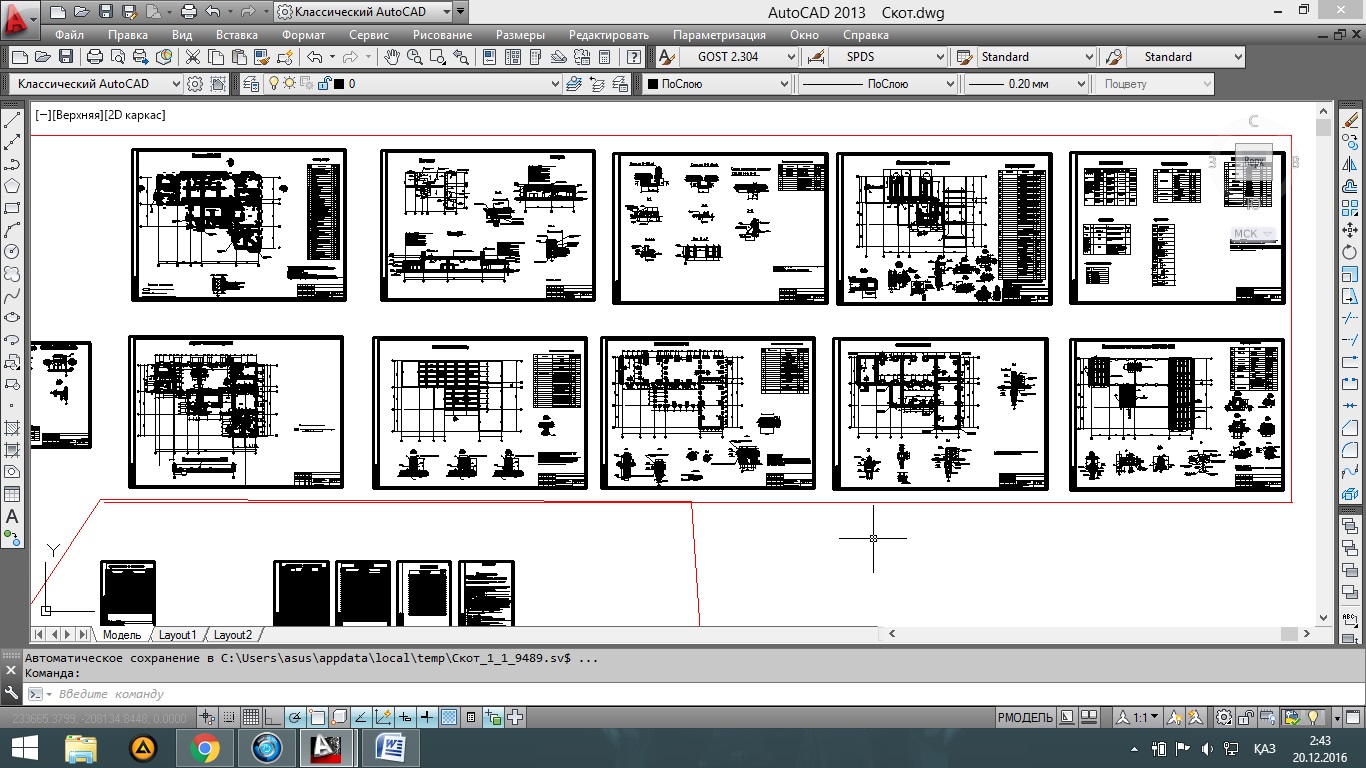

Состав: АС часть. Общие данные, Кладочный план, План на отм., Разрезы, План фундаментов, Схема расположения плит перекрытий. Язык документа

Софт: AutoCAD 2004

Сайт: www

Файлы:
Скот.dwg
